首頁>產品中心>調節閥系列

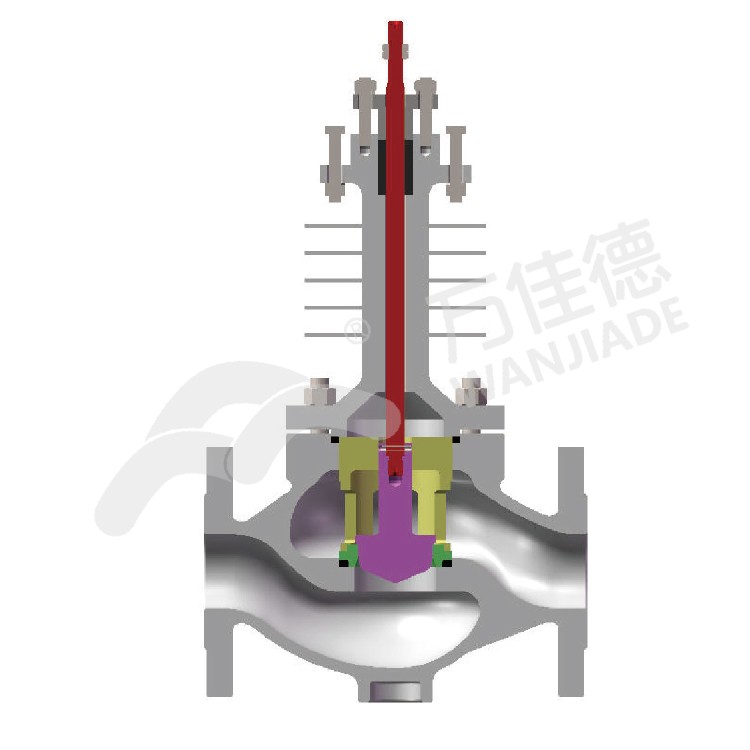

YH100PG 氣動高溫型單座調節閥

·結構緊湊，通道呈S型，壓降損失小

·可調范圍廣，流量特性精度高

·動態穩定性好，噪音低，防空化氣蝕

·閥芯導向面積大，抗震性好

·產品符合GB/T4213-2008 標準

·適用于控制各種高溫、低溫的流體

產品詳情

流體掌控間，萬佳德展非凡

產品特點
應用標準
選擇閥體部件
結構型式
主要性能指標

產品特點

閥體結構緊湊，流體通道呈S型，設有導流翼，防止素流
壓降損失小、流量大、可調范圍廣、流量特性精度高
快換式閥座，一體式壓籠和導向套，泄漏量小
上閥蓋增設散熱片，可用于230℃以上的工況
配用多彈簧薄膜執行機構，結構緊湊、體積小湊、輸出力大

應用標準

	中國標準 Chinese Standard	美國標準 American Standard
質量保證 Quality assurance	ISO9001	ISO9001
設計制造 design and manufacture	GB12224-2005	ASME B16.34
法蘭標準 flange standard	GB9113,GB9124.1 HG20592-2009	ASME B16.5
結構長度 length of structure	GB/T17213.3	ASME B16.10 ISA S75.03
檢驗和試驗標準 inspection and test standard	GB/T4213-2008	ANSI FCI70-2 IEC60534-2-1

選擇閥體部件

公稱通徑DN	mm	15	20	25	32	40	50	65
公稱通徑DN	inch	1/2	3/4	1	1.25	1.5	2	2.5
公稱通徑DN	mm	80	100	125	150	200	250	300
公稱通徑DN	inch	3	4	5	6	8	10	12
公稱壓力 PN	PN	16、25、40、64、100
公稱壓力 PN	ANSI	CL150、CL300
連接形式 Connections	法蘭式；Flanged 焊接式Welding
形式 type	直通單座鑄造球型閥，不平衡閥芯straight bore single casting ball valve,Unbalance plug
壓蓋形式 Gland	螺栓壓緊式bolt clamp
★上閥蓋溫度范圍 Bonnet temp	散熱片型(P)Normal				230～+566℃
填料 Packing	柔性石墨，Grafoil
墊圈 Gasket	金屬纏繞石墨墊、金屬鋸齒型(316) Matel wound graphite Gasket、Grooved metal gasket (316 stainless steel)
涂層 Painting color	淺咖啡色(環氧樹脂),閥體閥蓋材質為不銹鋼時，均不加涂層。 Light curry(Epoxy resin group) is standard. In the case of stainless steel body, no painting is standard.

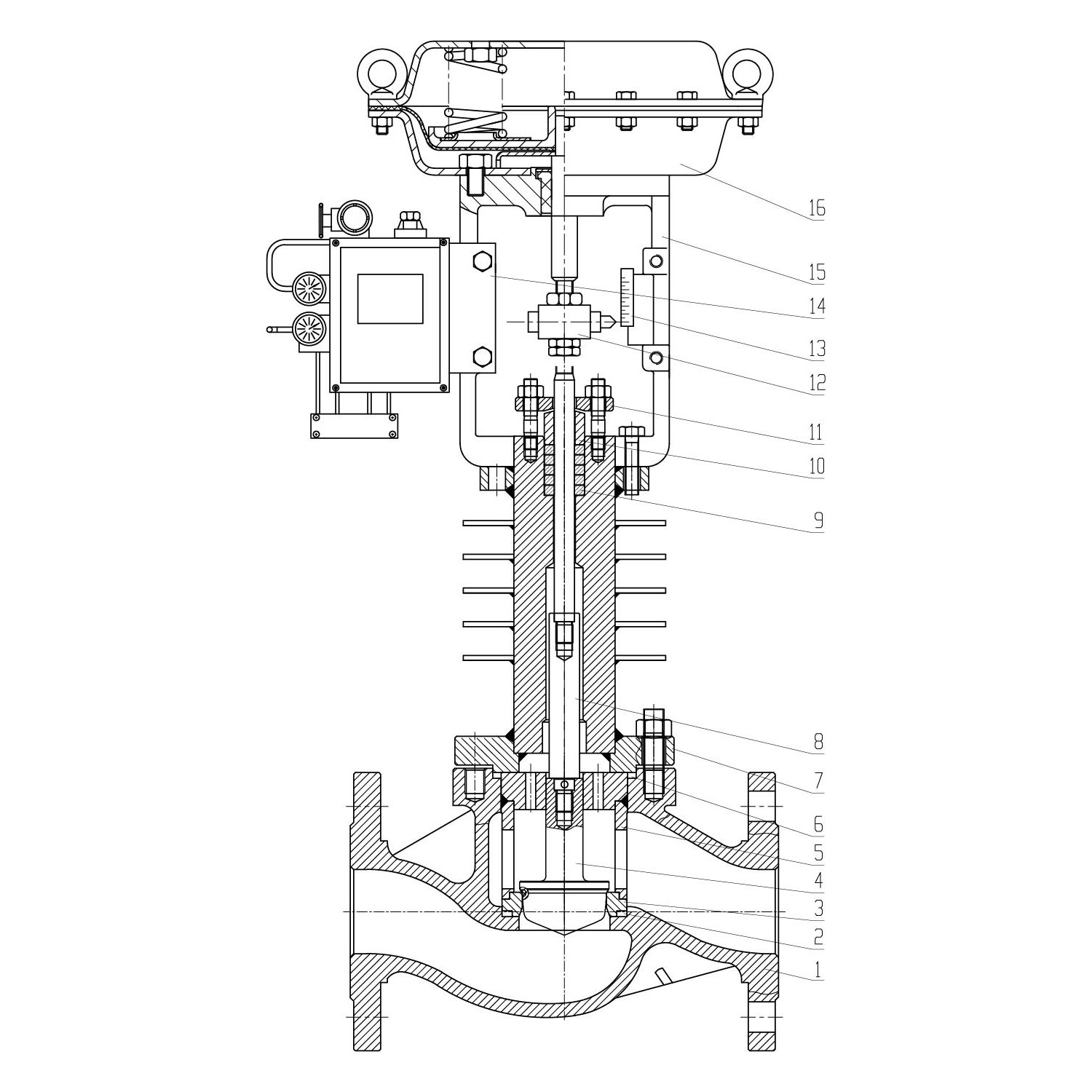

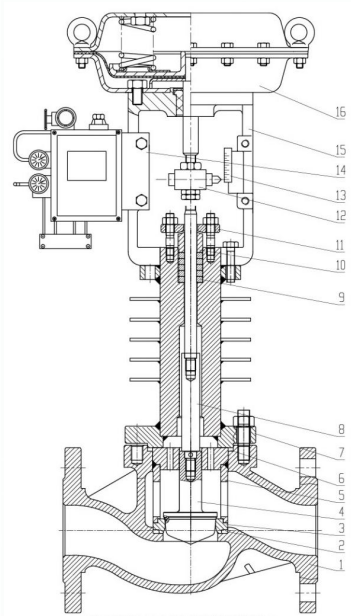

結構型式

主要性能指標

流量特性 flow characteristics	≤DN25	金屬閥座 Metal yalve seat ring	高精度 High accuracy	等百分比特性(%)和線性特性(L) equal percentage character (%) and linear character (L)
	≥DN32	金屬閥座 Metal seat ring	高容量 High capacity	等百分比特性(%)和線性特性(L) equal percentage character(%) and linear character (L)
		金屬閥座 Metal seat ring	高精度 High accuracy	等百分比特性(%)和線性特性(L) equal percentage character(%)and linear character (L)
可調范圍 Adjustable range		50:1(Cv≥0.25)、30:1(Cv≤0.16)
泄漏等級 Leakage level		硬密封(hard sealing):標準(standard)Class IV,特需(special)Class V
基本誤差 Fundamenta l error		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
回差 Backlash		標準型：±1.5%(帶定位器);伸長型：±2.5%(帶定位器)
死區 Dead zone		標準型：±0.6%(帶定位器);伸長型：±1%(帶定位器)
始終點偏差 Start point deviation		±2%(帶定位器)
額定行程偏差 Rated travel deviation		±2%(帶定位器)
